GQF橋梁伸縮縫簡介

你知道什么是GQF橋梁伸縮縫嗎？衡水盈通橡膠制品有限公司為您介紹GQF橋梁伸縮縫。GQF橋梁伸縮縫裝置分為:GQF-C型橋梁伸縮縫裝置、GQF-MZL型橋梁伸縮縫裝置。

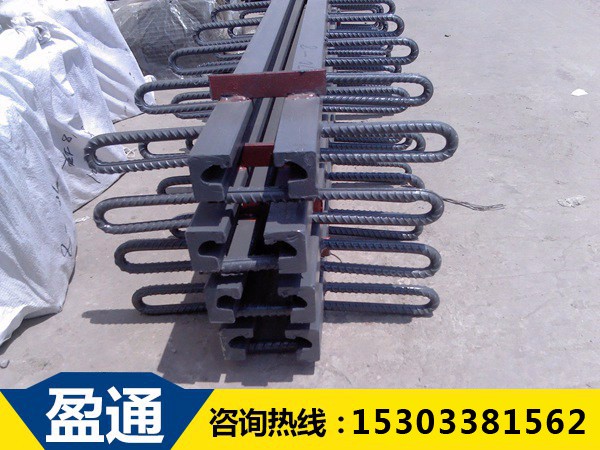

GQF-C型橋梁伸縮縫

1、GQF-C型橋梁伸縮縫裝置特點。

GQF-C型橋梁伸縮縫裝置采用整體熱軋16Mn異型鋼,克服了擠壓異型鋼直線度和集合尺寸不均勻的特點, 建筑高度低，國產熱軋整體成型異型鋼材高度僅50mm，結構簡單，安裝方便，具有明顯的可靠性、舒適性和耐久性。既方便舊伸縮縫更換，又可供新橋時選用。常見類型有：GQF-C型、GQF-Z型、GQF-L型、GQF-F型。

選用原則：橋面鋪裝層厚度≥80mm，伸縮量≤80mm。

2、GQF-MZL型橋梁伸縮縫裝置特點:

GQF-MZL型橋梁伸縮縫裝置結構突出的特點是:由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮縫裝置。該伸縮縫裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在一個位移控制箱內均支承在同一根垂直橫梁上的傳統作法，這樣對大位移量伸縮裝置非常有利，減少了橫梁數量，使位移控制箱體積減小到最小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮縫裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。

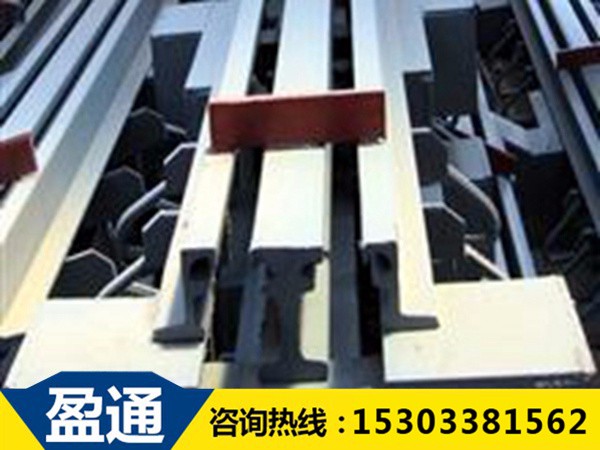

GQF-MZL-160型橋梁伸縮縫

3、技術要求:

1. 橡膠采用氯丁橡膠(即CR,適用于溫度在-25℃-+60℃地區)或采用天然橡膠(即NR,適用于溫度在-40℃-+60℃地區)

2. 橋梁伸縮縫裝置中使用的鋼板,質量要求符合GB012,GB374的規定,使用的異型鋼材,(即16MN或Q345)符合JT/T1591的規定.

想了解更多關于伸縮縫的問題，請咨詢衡水盈通橡膠制品有限公司，電話15303381562，我們真誠期待您的來電。
