此伸縮縫為MZL-160模數式橋梁伸縮縫，安裝時注意以下問題：

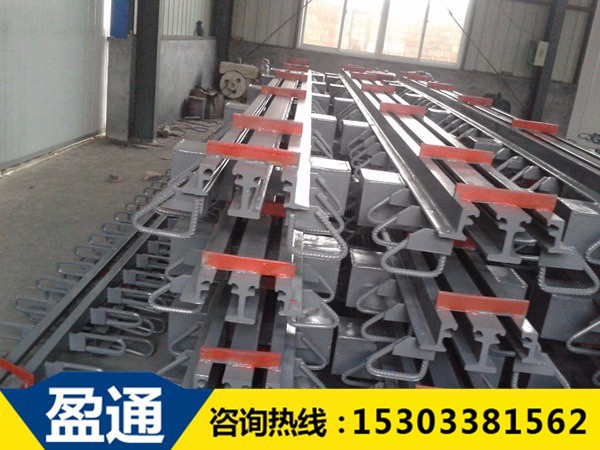

MZL-160模數式橋梁伸縮縫成品圖

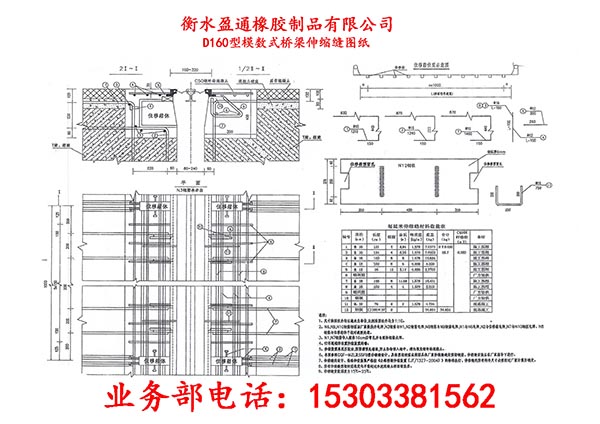

MZL-160模數式橋梁伸縮縫安裝設計圖

　　
　　1、尺寸除圖注外均以毫米為單位，比例除圖注外均為1:10.
　　
　　2 N6,N9,N10鋼筋鋼板由廠家提供并焊接,N3鋼筋與N1,N2鋼筋焊接，N8鋼筋與N9鋼筋焊接,N1與N6焊接,N2與位移箱焊接,N7與N10鋼板焊接, N8鏘筋與位移箱體干擾統時載斷處理。
　　
　　3、N1,N7鋼筋伸入梁體1 6cm后彎扎并與梁體鋼筋點焊。
　　
　　4、行車道墻設置伸縮裝置封端。
　　
　　5、伸縮裝置采用后裝法預留槽預先鋪板，防止雜物掉入縫中,槽內填充鋼纖維澆凝土。
　　
　　6、本圖參照GQF-MZL及SSFB型伸縮縫設計,具體預理鋼筋應根據具體廠家伸縮縫確定預埋鋼筋,伸縮縫安裝應在廠家指導下進行、
　　
　　7、伸縮縫的設計，檢驗和安裝要嚴格按《公路橋梁伸縮裝置(JT/T327 -2004)》的標準執行，伸縮繞的所有構件尺寸必須經過廠家計算后確定。
　　
　　8、所有伸縮縫預理鋼筋高度均不得超過水泥混凝土橋面值裝層。
　　
　　9、伸縮縫安裝溫度為15C~25C.
　　
